鹦鹉洲长江大桥武昌接线工程公安视频监控工程
发表时间：2018-12-11 浏览次数：
一、项目类型：公安信息化视频监控布控、光缆敷设
二、项目概况

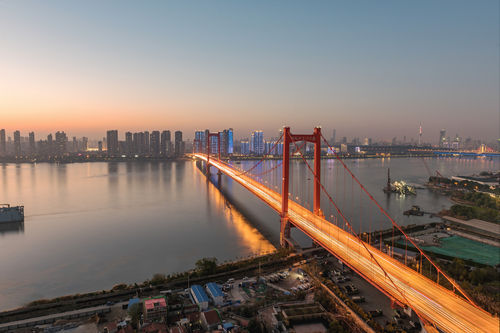

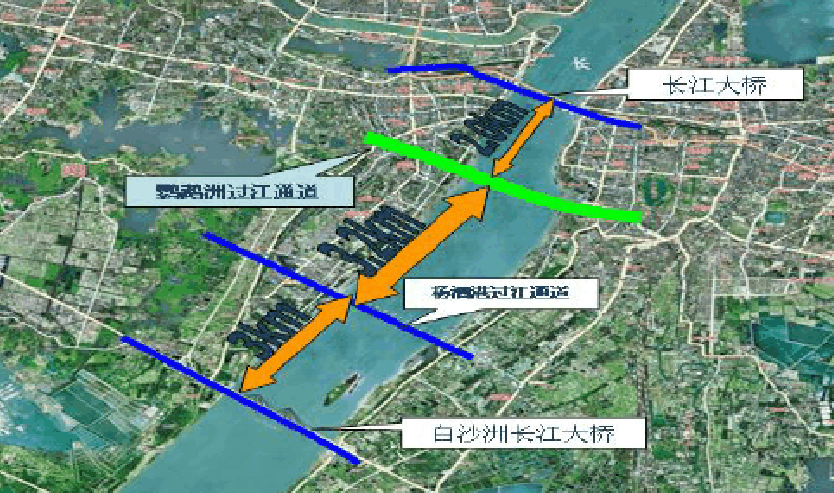

武汉鹦鹉洲长江大桥是湖北省武汉市长江上第八座长江大桥，大桥位于武汉长江大桥上游2.3公里，距离杨泗港长江大桥3.2公里，其中正桥全场3.42公里，桥面宽38米。正桥布置双向8车道，设计行车速度为60公里/小时。
两岸接线工程总长5.76公里，其中汉阳接线工程起于江城大道，沿马鹦路至鹦鹉大道与鹦鹉洲大桥正桥相接，长约3.97公里，主要包括墨水湖立交和江堤立交，武昌接线工程起于复兴路，沿津水路至梅家山立交与雄楚大街相接，长约1.79公里，主要包括梅家山立交。接线工程全程高架，采用双向6车道，设计行车速度为60公里/小时。
为配合主体工程施工，需将复兴路至雄楚大街沿线视频监控进行改建，保障建设的顺利进行。
三、总体设计
本工程原则是既满足武汉鹦鹉洲长江大桥武昌接线工程（复兴路—雄楚大街）公安视频监控项目施工要求，同时也要满足治安管理要求。在施工完毕后进行相关测试达到原视频监控建设的技术指标要求。
本工程主要内容包括手井位置的选择、手井的型号，土石方的挖运填和管道包封，原硬化地面破除和恢复，敷设新光缆及拆除旧光缆；敷设新PVC管道2孔及拆除原有的pvc管道2孔。
施工阶段划分为四个阶段：
视频监控所使用的枪型和球型网络摄像机，应具备低照度功能。前端摄像机采用高清抓拍摄像机及卡口主机，由感应线圈或雷达信号或视频侦测触发，前端卡口系统可实现车速检测、车牌识别、车身颜色识别、车辆类型识别等车辆信息的提取。固定式摄像机应选用分辨率不小于200万像素的高清摄像机，并可实现恶劣天气下全天候图像抓拍。
安装室外的摄像机应做防雷处理。摄像机的云台护罩具有防水防尘功能。摄像机的安装高度根据安装区域的实际情况选择相应的高度并考虑将过车与人为破坏因素减到最低。选配后备电源，延时时间根据实际需求确定。所有的摄像机采用相对隐蔽的方式安装。监控主机组成多个网络辅控，利用当地网络或重新架设传输网络。线缆铺设一般为开沟埋地铺设，特殊地段可架空。埋地铺设线缆时，沟深≥0.5m，并采用相应的防护套管；架空铺设线缆时，需立杆，并采用加强钢丝、安装支架和接线座等。
市区管道光缆按人工敷设方式考虑,有条件时也可采用机械牵引敷设。为了减少布放时的牵引张力,整盘光缆可由中间分别向两边布放,并在每个人孔安排1～2个施工人员作中间辅助牵引。市区管道部分，由于光缆直径较小,为节约管道管孔,本工程采用2孔Φ110PVC管，内穿放5根Φ32/28mm塑料子管，光缆占用其中两根，余下部分留作备用。同一管孔内穿放的多根塑料子管无颜色区别时,应在子管端头处用不同颜色的PVC胶带作标记。光缆采用挂塑料牌作标记。子管在人（手）孔内伸出长度应能使子管绑扎在人孔铁件上。光缆进出塑料管管口处采用PVC胶带封堵,空余子管用塞子封堵。
（1）按熔接机的操作步骤逐一完成光纤熔接。熔接机的显示接续损耗为参考值。应边熔接边在局端用OTDR进行测试（有条件时双向平均法测试），并做好记录。熔接盒封装完毕应复测，竣工资料的损耗测试值应为封装完毕的复测数值。

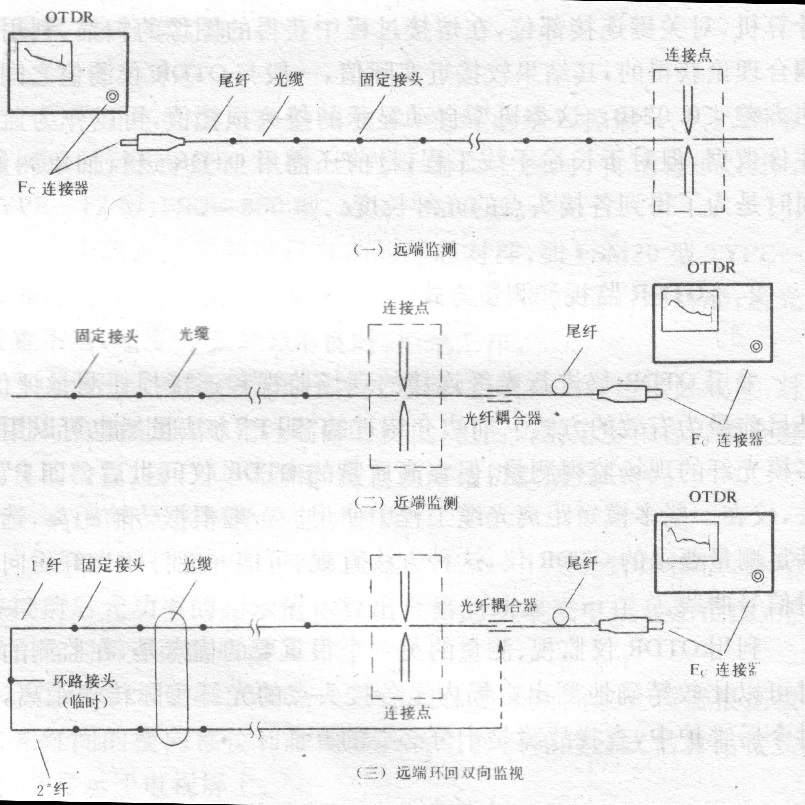

（2）OTDR测试有远端、近端、远端环回三种方式，见下图：
（3）光纤熔接应符合指标要求，一般应小于0.05db,详细指标要求附后。熔纤经OTDR测试合格后应用热收缩保护管进行热缩，冷却后放入盘的卡槽中按顺序排列整齐并固定。
四、项目特色
鹦鹉洲长江大桥是武汉二环线重要的组成部分，该桥建成后，与武汉长江二桥形成新的城市内环线，把汉口、汉阳和武昌三镇的核心区都涵盖进来，实现三镇的均衡发展。
2018年8月，《长江经济带》特种邮票发行，作为长江经济带上的重要城市，邮票第二图《综合立体交通走廊》以鹦鹉洲长江大桥为主题作为主图，向世人展示武汉建设成就。
△ 鹦鹉洲长江大桥邮票
